3. Predobdelava slik

Najbolj »računsko« poglavje predmeta: histogram, konvolucija, filtri, detektorji robov. Daje izpitne naloge 4, 5, 6 in 7 — 80 od 500 točk, največ od vseh poglavij.

Cilj predobdelave razumevanje

Predobdelava se izvaja na najnižjem nivoju abstrakcije slike (tj. nivoju pikslov). Cilj:

popravljanje določenih degradacij v sliki (npr. neenakomerna osvetlitev scene, slab kontrast, šum, geometrijske deformacije);
poudarjanje določenih značilnosti slik, ki so pomembne za nadaljnjo obdelavo (npr. poudarjanje robov/oglišč).

Večjo učinkovitost dosežemo, če imamo vnaprejšnje znanje o sliki in tipu degradacije v sliki.

Spreminjanje kontrasta ključno

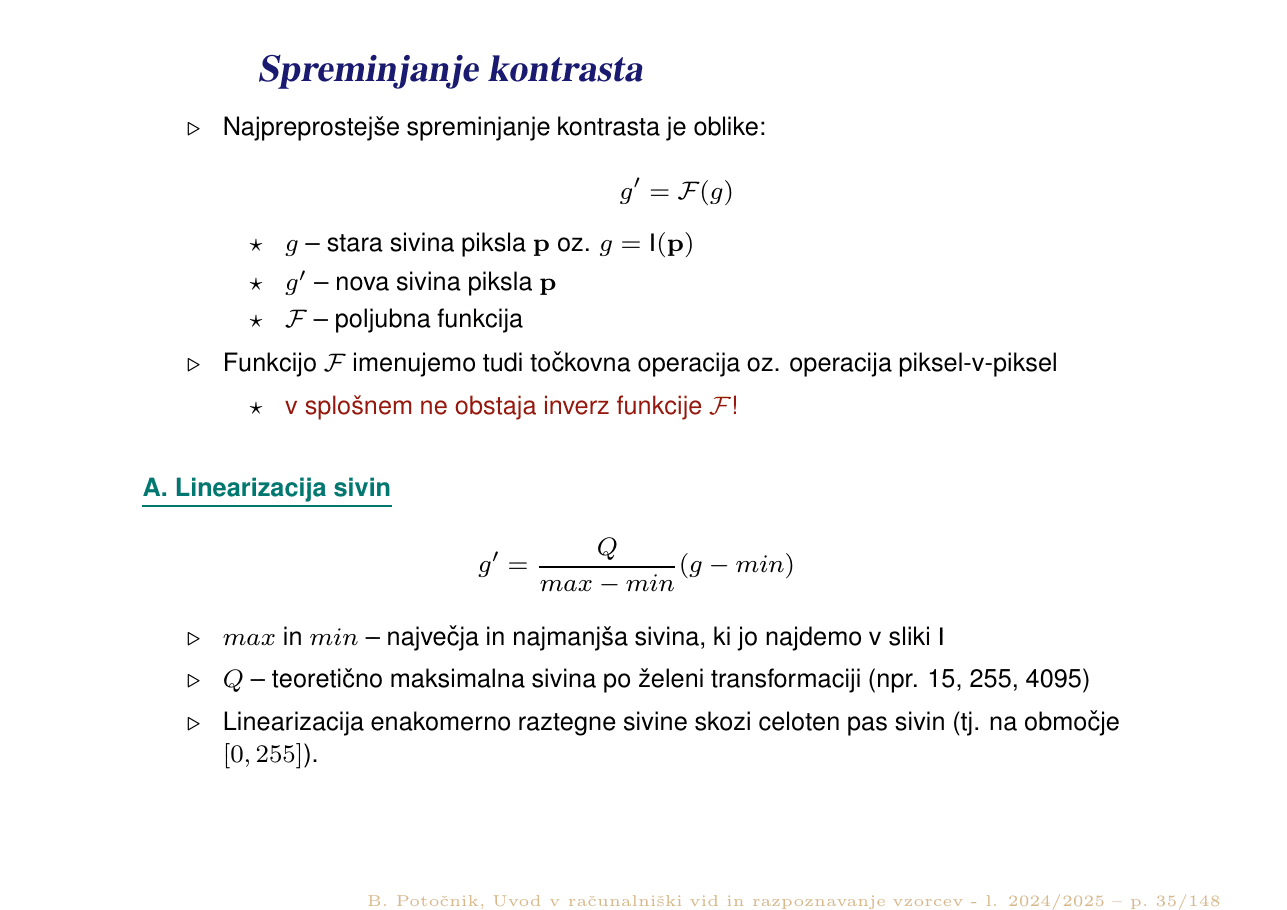

Najpreprostejše spreminjanje kontrasta je oblike $g' = \mathcal{F}(g)$, kjer je

$g$ — stara sivina piksla $p$, tj. $g = I(p)$;
$g'$ — nova sivina piksla $p$;
$\mathcal{F}$ — poljubna funkcija.

Funkcijo $\mathcal{F}$ imenujemo tudi točkovna operacija oz. operacija piksel-v-piksel. V splošnem ne obstaja inverz funkcije $\mathcal{F}$ — informacija se lahko nepovratno izgubi.

A. Linearizacija sivin

na listu

Linearizacija

$$g' = \frac{Q}{\max - \min}(g - \min)$$

$\max$ in $\min$ — največja in najmanjša sivina, ki jo najdemo v sliki $I$;
$Q$ — teoretično maksimalna sivina po želeni transformaciji (npr. 15, 255, 4095);
linearizacija enakomerno raztegne sivine skozi celoten pas sivin (npr. na območje [0, 255]).

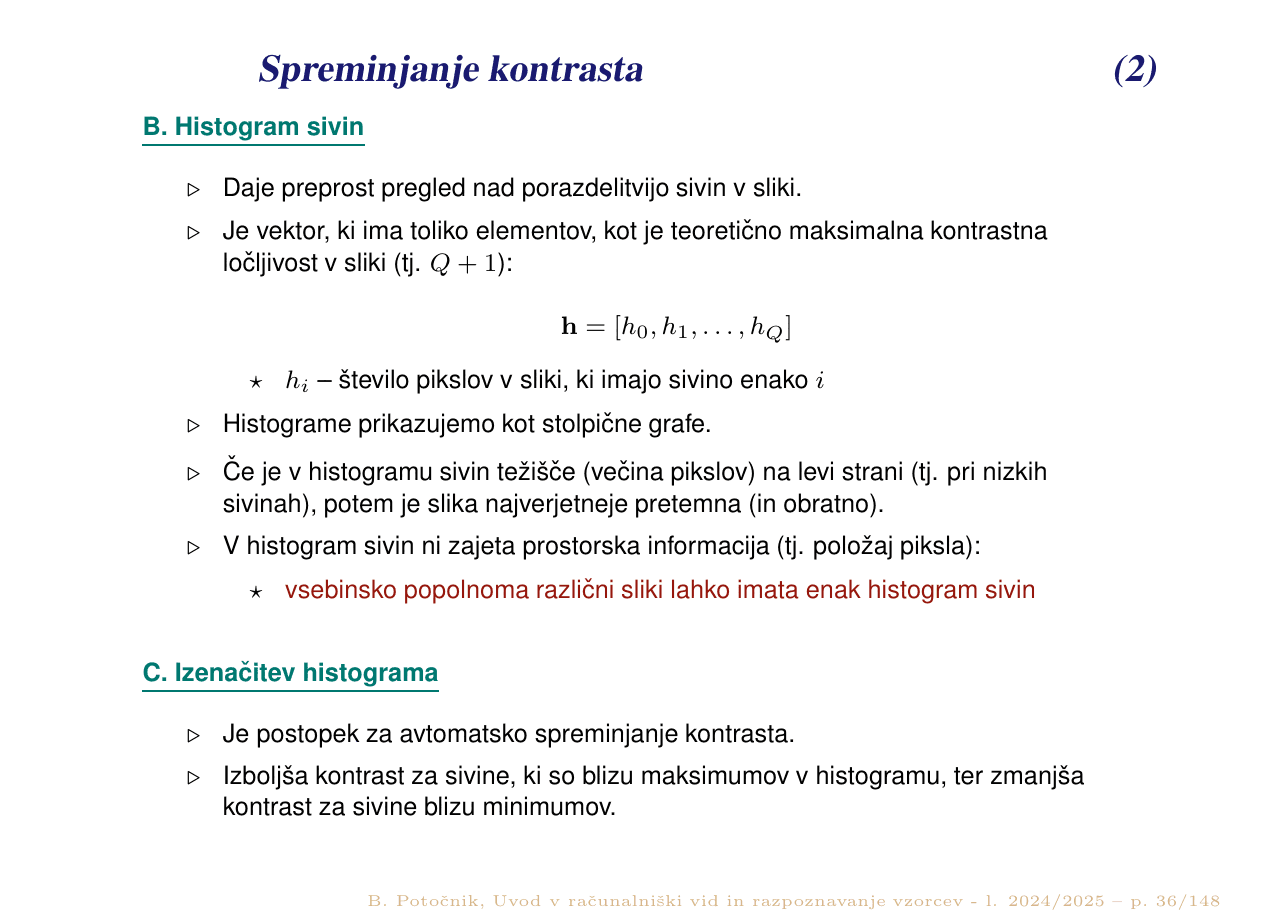

B. Histogram sivin

Histogram daje preprost pregled nad porazdelitvijo sivin v sliki. Je vektor, ki ima toliko elementov, kot je teoretično maksimalna kontrastna ločljivost v sliki ($Q + 1$):

na listu

Histogram sivin

$$h = [h_0, h_1, \dots, h_Q]$$

kjer je $h_i$ število pikslov v sliki, ki imajo sivino enako $i$. Histograme prikazujemo kot stolpične grafe.

Če je v histogramu težišče (večina pikslov) na levi strani (nizke sivine), je slika najverjetneje pretemna (in obratno).
V histogram sivin ni zajeta prostorska informacija (položaj piksla) — vsebinsko popolnoma različni sliki lahko imata enak histogram sivin.

C. Izenačitev histograma naloga 4

Je postopek za avtomatsko spreminjanje kontrasta. Izboljša kontrast za sivine, ki so blizu maksimumov v histogramu, ter zmanjša kontrast za sivine blizu minimumov.

na listu

Izenačitev histograma

$$g' = \frac{Q}{MN} \sum_{i=0}^{g} h_i$$

$MN$ — število pikslov v sliki;
$g'$ — nova sivina;
$h_i$ — $i$-ti element histograma.

Zgolj, če so vse sivine v sliki zastopane z istim deležem, je postopek izenačitve histograma enak linearizaciji.

⚠️ Tri pasti pri nalogi 4

Vsota teče do vključno opazovane sivine $g$ — torej kumulativa, ne posamezen $h_g$.
$MN$ je število pikslov cele slike (pri 5×4 sliki je 20), ne število različnih sivin.
$Q$ je ciljna maksimalna sivina (naloga jo pove, npr. 255), ne največja sivina vhodne slike.

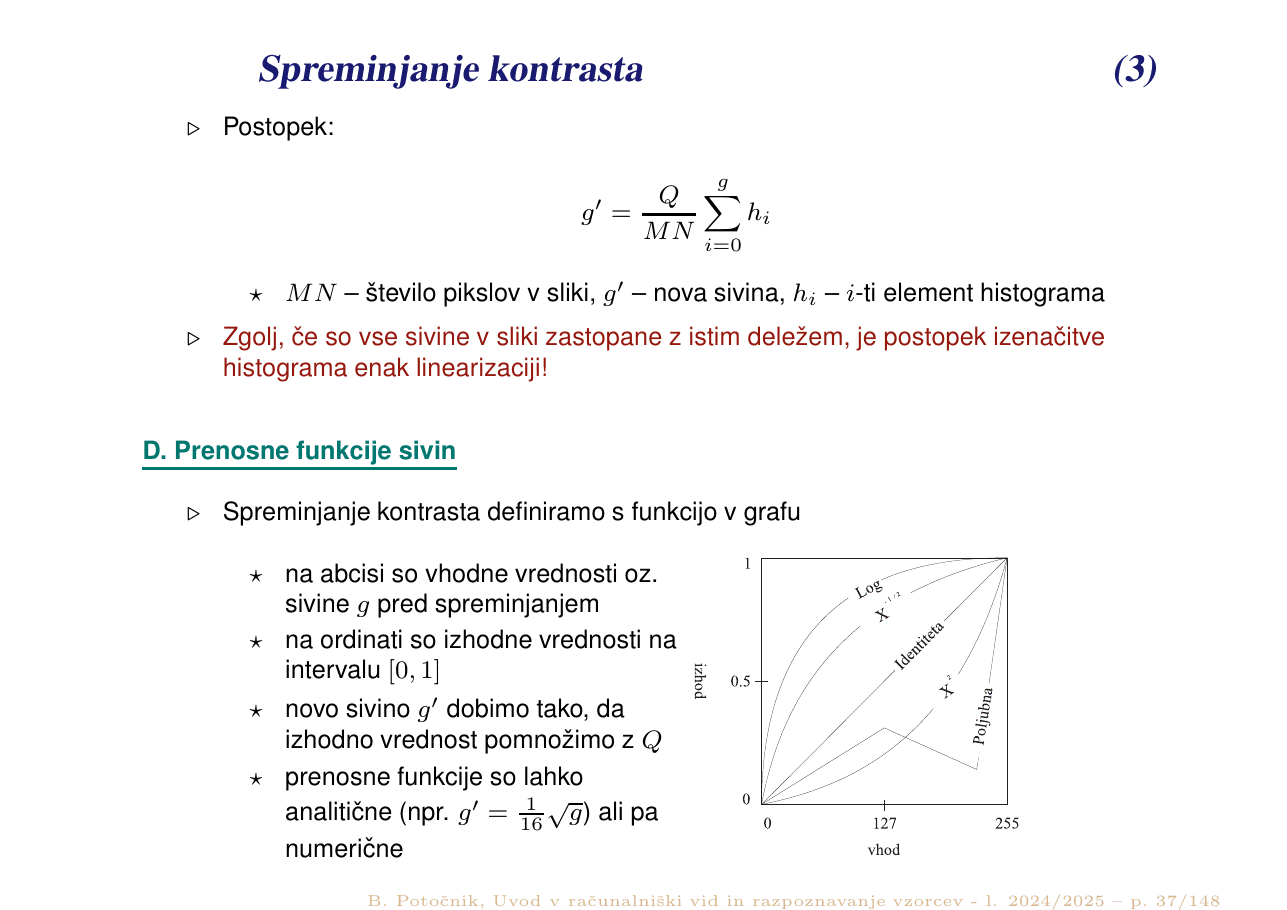

D. Prenosne funkcije sivin

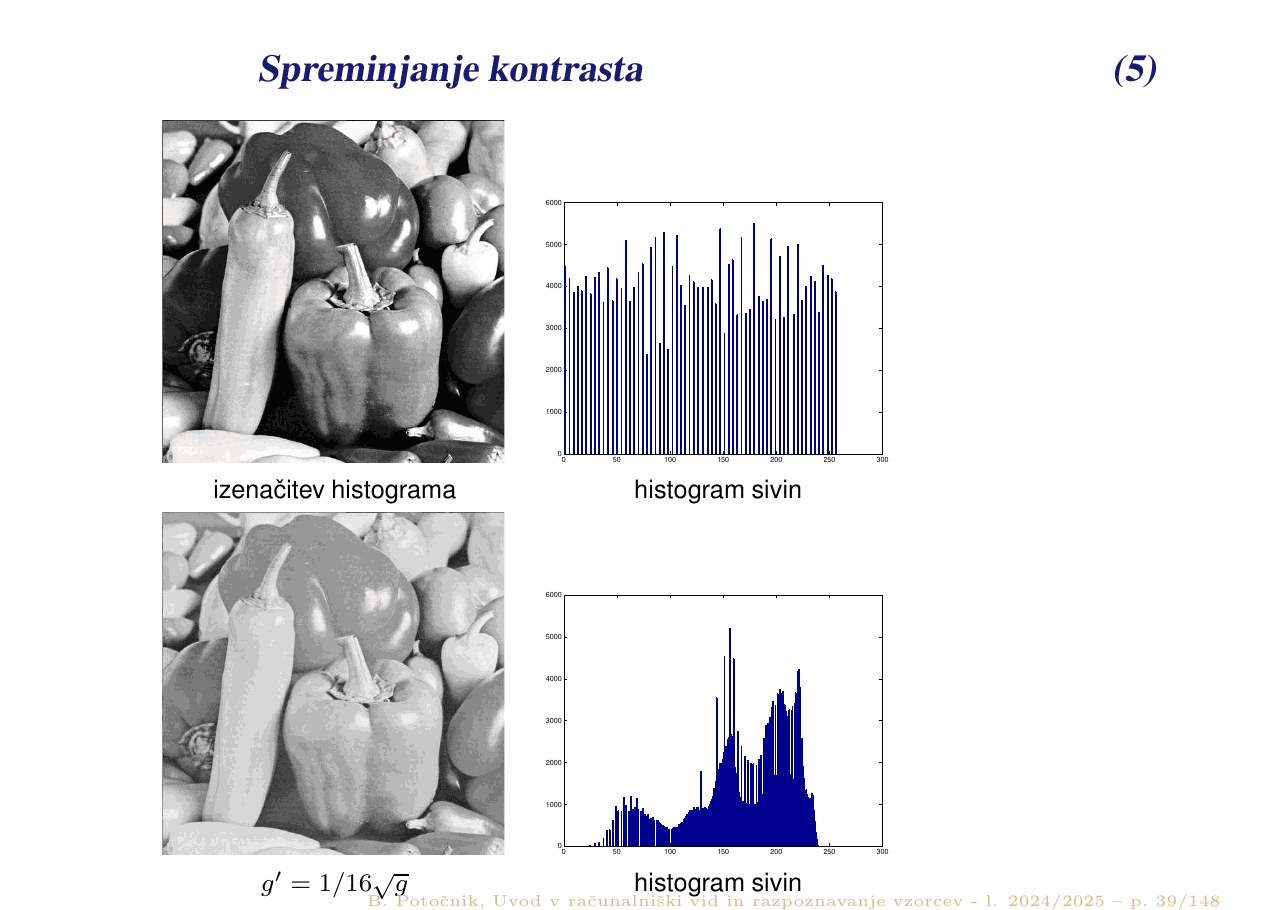

Spreminjanje kontrasta definiramo s funkcijo v grafu:

na abscisi so vhodne vrednosti oz. sivine $g$ pred spreminjanjem;
na ordinati so izhodne vrednosti na intervalu $[0, 1]$;
novo sivino $g'$ dobimo tako, da izhodno vrednost pomnožimo z $Q$;
prenosne funkcije so lahko analitične (npr. $g' = \frac{1}{16}\sqrt{g}$) ali numerične.

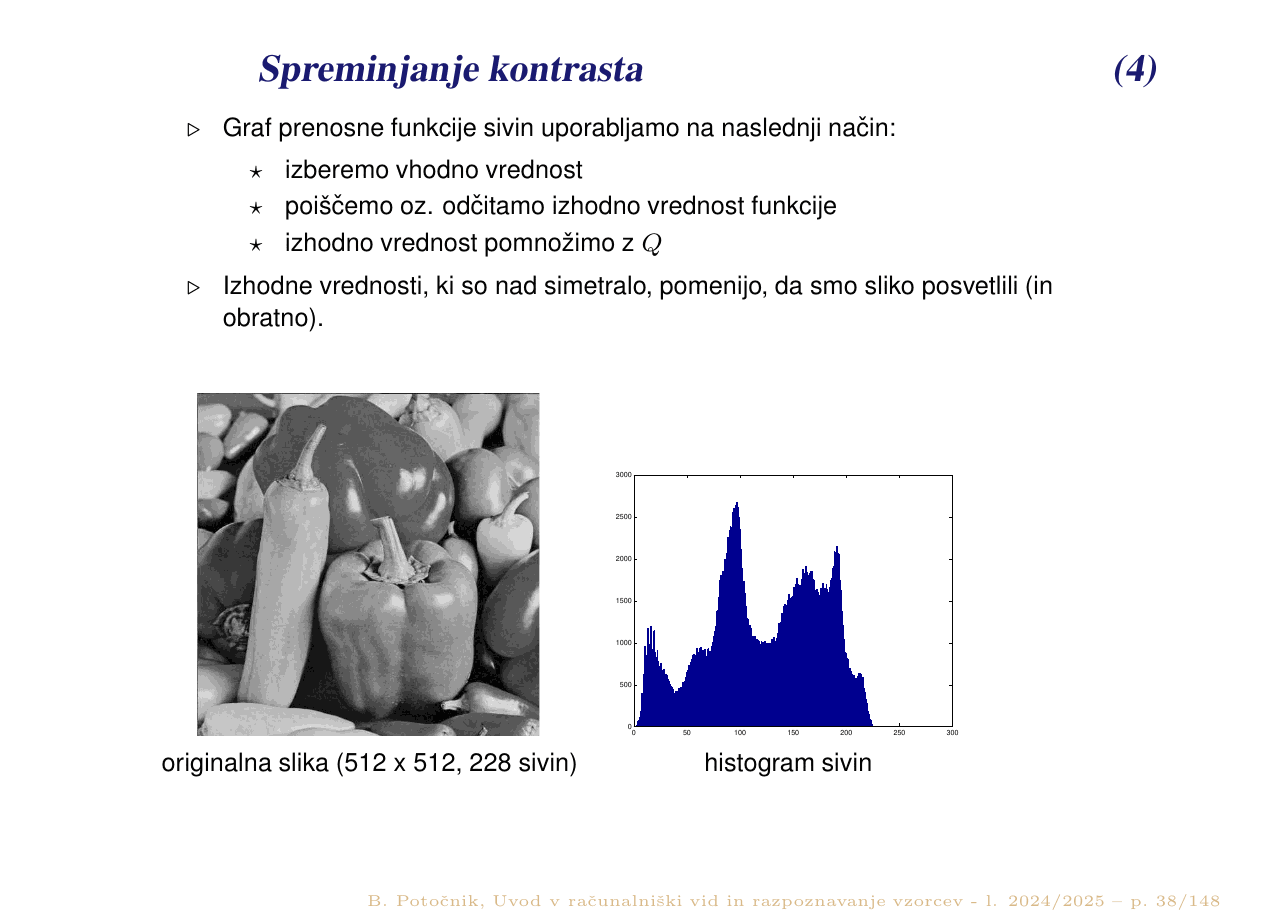

Uporaba grafa: izberemo vhodno vrednost → odčitamo izhodno vrednost funkcije → izhodno vrednost pomnožimo z $Q$. Izhodne vrednosti, ki so nad simetralo, pomenijo, da smo sliko posvetlili (in obratno).

Originalne prosojnice (str. 35–39)

Lokalne operacije oz. filtriranje slik ključno naloge 5–7

Filter je sistem. Obnašanje diskretnega sistema je popolnoma opredeljeno z enotinim odzivom $H$ (ob pogoju, da je sistem linearen in pomično neodvisen — velja za večino realnih sistemov).

Filtriranje slik shematsko opredelimo tako, da novo vrednost piksla $p$ določimo kot funkcijo $\mathcal{F}$, ki operira nad pikslom $p$ in njegovo okolico $O$:

Filtriranje

$$I'(p) = \mathcal{F}(O_p)$$

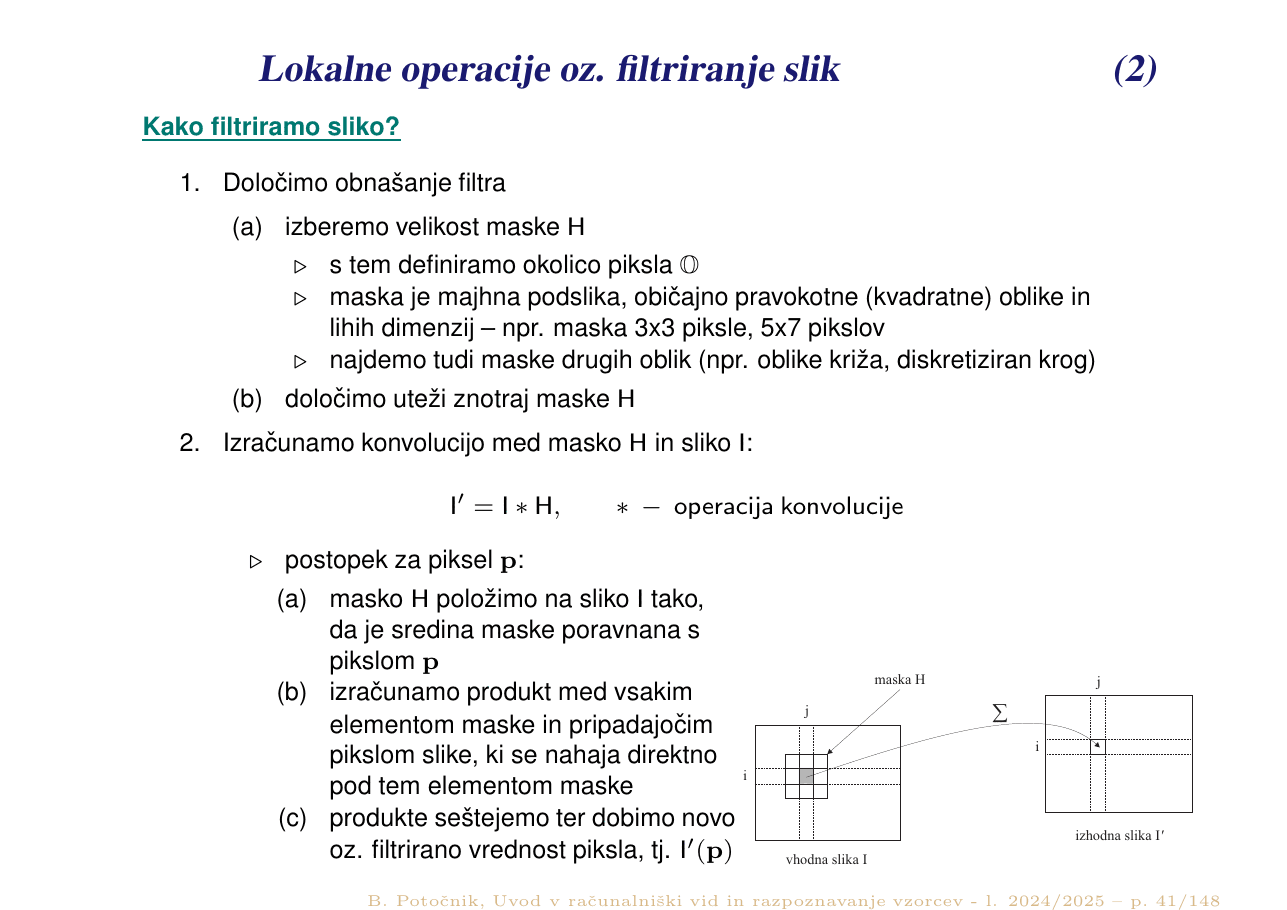

Kako filtriramo sliko?

Določimo obnašanje filtra
- (a) izberemo velikost maske $H$ — s tem definiramo okolico piksla $O$. Maska je majhna podslika, običajno pravokotne (kvadratne) oblike in lihih dimenzij (npr. 3×3, 5×7). Najdemo tudi maske drugih oblik (križ, diskretiziran krog).
- (b) določimo uteži znotraj maske $H$.
Izračunamo konvolucijo med masko $H$ in sliko $I$: $\;I' = I * H$
1. masko $H$ položimo na sliko $I$ tako, da je sredina maske poravnana s pikslom $p$;
2. izračunamo produkt med vsakim elementom maske in pripadajočim pikslom slike, ki se nahaja direktno pod tem elementom maske;
3. produkte seštejemo ter dobimo novo oz. filtrirano vrednost piksla $I'(p)$.

Celotno sliko filtriramo tako, da opisani postopek ponovimo za vsak piksel — običajno začnemo v levem zgornjem kotu in nadaljujemo od leve proti desni ter od zgoraj navzdol.

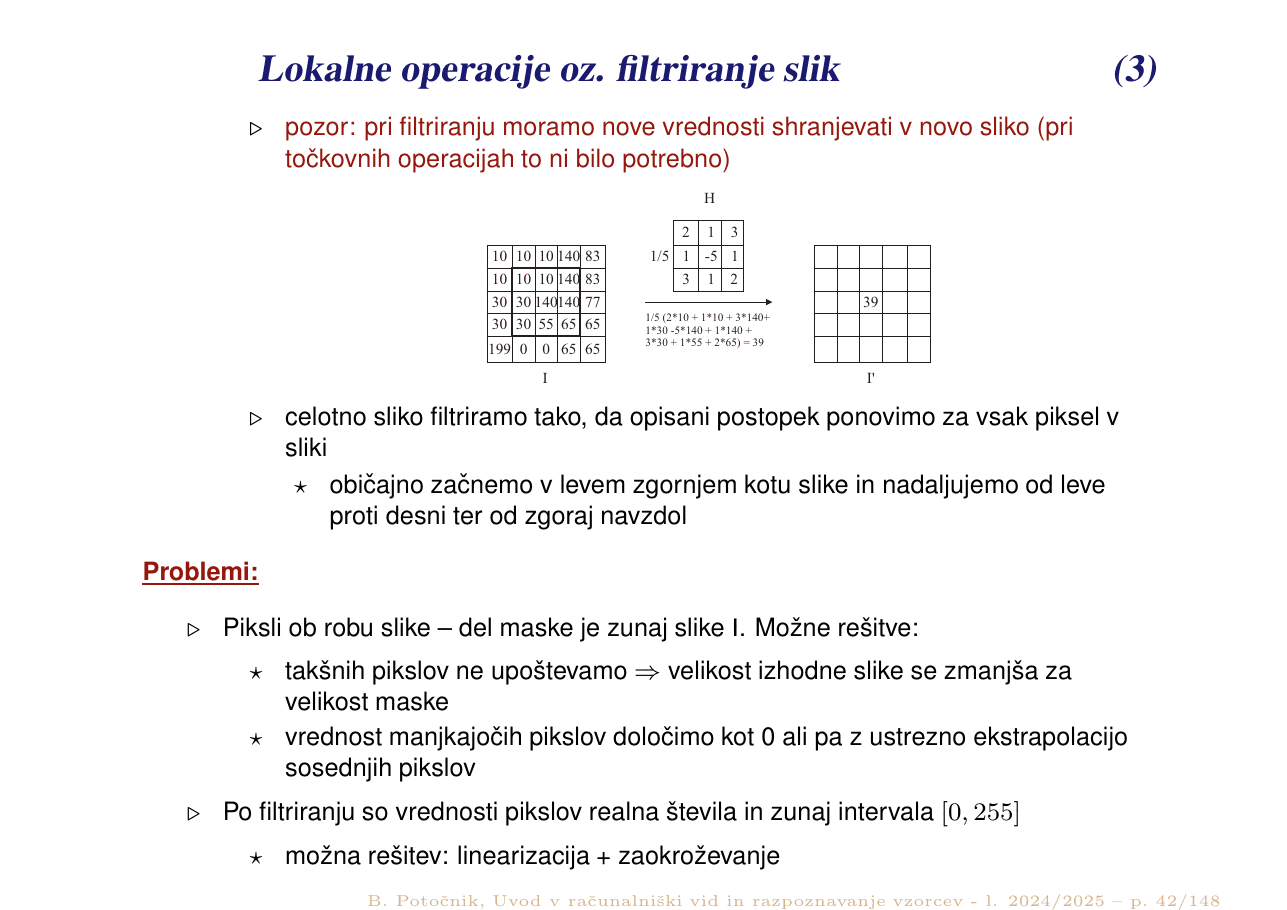

⚠️ Nove vrednosti gredo v NOVO sliko

Pri filtriranju moramo nove vrednosti shranjevati v novo sliko (pri točkovnih operacijah to ni bilo potrebno). Če bi računal »na mestu«, bi za sosede uporabljal že filtrirane vrednosti in rezultat bi bil napačen.

Problemi

Piksli ob robu slike — del maske je zunaj slike $I$. Možne rešitve:
- takšnih pikslov ne upoštevamo ⇒ velikost izhodne slike se zmanjša za velikost maske;
- vrednost manjkajočih pikslov določimo kot 0 ali pa z ustrezno ekstrapolacijo sosednjih pikslov.
Po filtriranju so vrednosti pikslov realna števila in zunaj intervala [0, 255] — možna rešitev: linearizacija + zaokroževanje.

Originalni prosojnici (str. 41–42)

Odstranjevanje šuma z lokalnimi operatorji nalogi 5–6

Imenujemo jih tudi operatorji glajenja (smoothing operators). Njihova slabost: zapacajo ostre robove objektov v slikah.

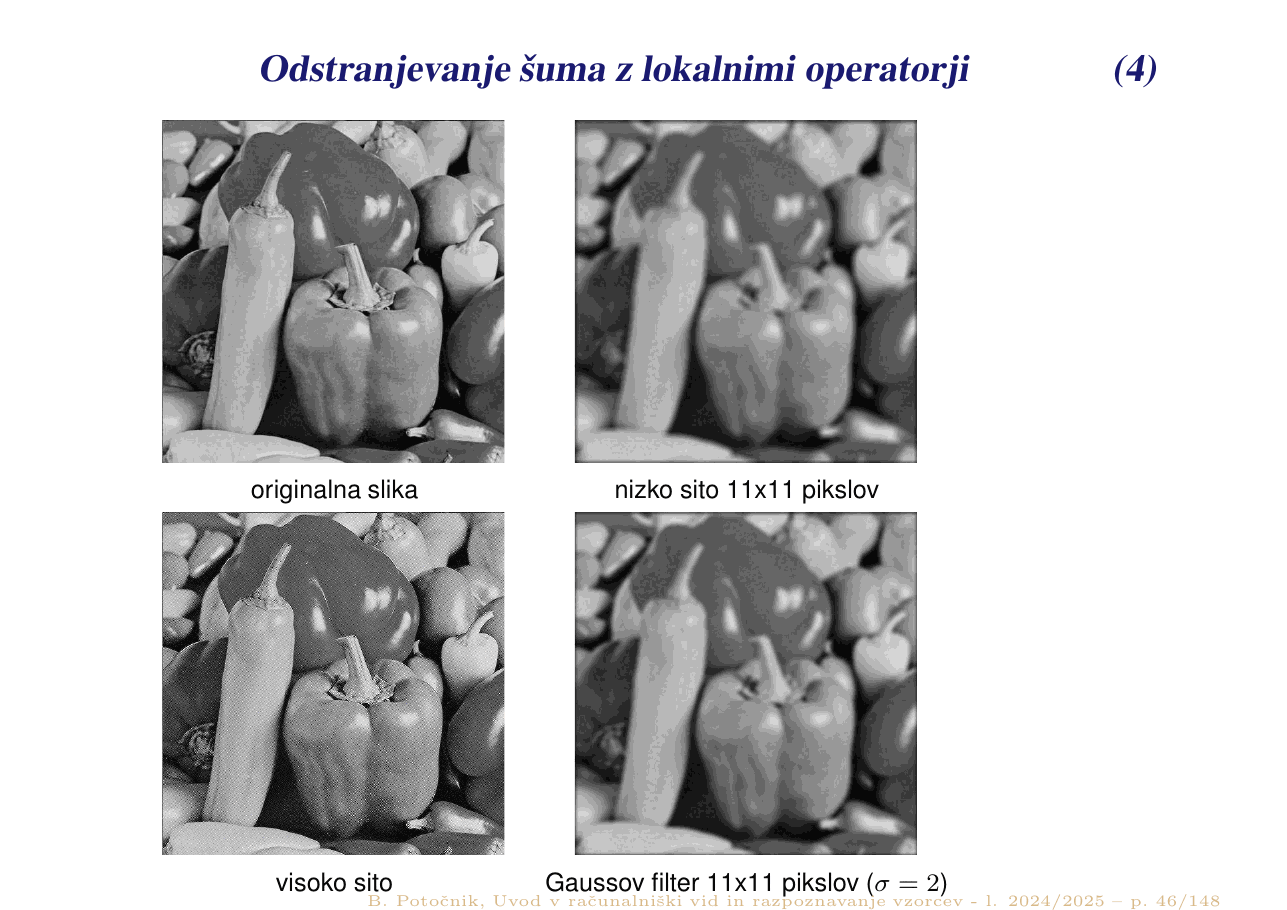

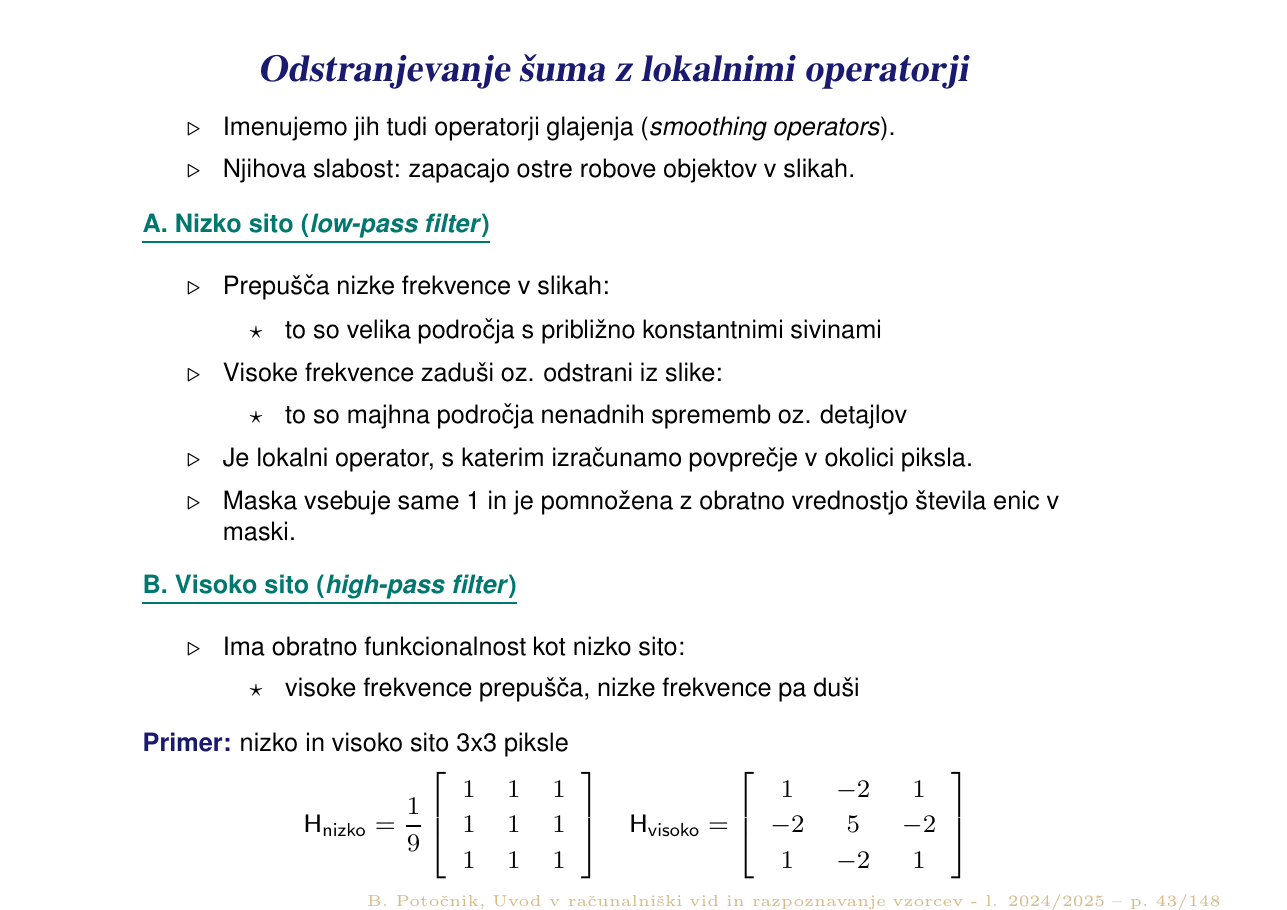

A. Nizko sito (low-pass filter)

Prepušča nizke frekvence v slikah — to so velika področja s približno konstantnimi sivinami.
Visoke frekvence zaduši oz. odstrani — to so majhna področja nenadnih sprememb oz. detajlov.
Je lokalni operator, s katerim izračunamo povprečje v okolici piksla.
Maska vsebuje same 1 in je pomnožena z obratno vrednostjo števila enic v maski.

B. Visoko sito (high-pass filter)

Ima obratno funkcionalnost kot nizko sito: visoke frekvence prepušča, nizke pa duši.

na listu

Nizko in visoko sito 3×3

$$H_{\text{nizko}} = \frac{1}{9}\begin{bmatrix}1&1&1\\1&1&1\\1&1&1\end{bmatrix} \qquad H_{\text{visoko}} = \begin{bmatrix}1&-2&1\\-2&5&-2\\1&-2&1\end{bmatrix}$$

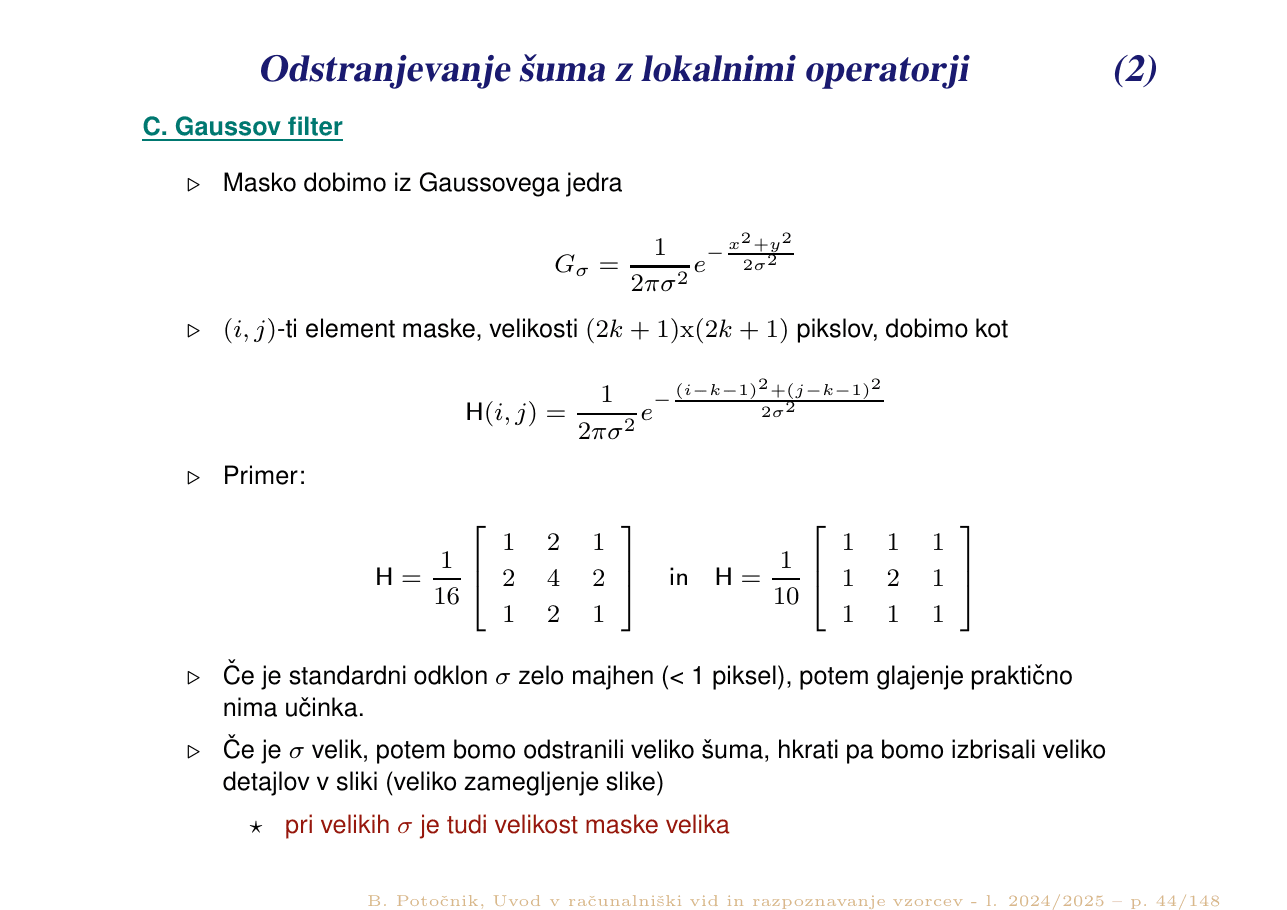

C. Gaussov filter

Masko dobimo iz Gaussovega jedra:

na listu

Gaussovo jedro

$$G_\sigma = \frac{1}{2\pi\sigma^2} e^{-\frac{x^2+y^2}{2\sigma^2}}$$

$(i, j)$-ti element maske velikosti $(2k+1)\times(2k+1)$ pikslov dobimo kot:

na listu

Element Gaussove maske

$$H(i,j) = \frac{1}{2\pi\sigma^2} e^{-\frac{(i-k-1)^2 + (j-k-1)^2}{2\sigma^2}}$$

Primeri Gaussovih mask iz predavanj:

Dve pogosti masko

$$H = \frac{1}{16}\begin{bmatrix}1&2&1\\2&4&2\\1&2&1\end{bmatrix} \qquad \text{in} \qquad H = \frac{1}{10}\begin{bmatrix}1&1&1\\1&2&1\\1&1&1\end{bmatrix}$$

Če je standardni odklon $\sigma$ zelo majhen ($< 1$ piksel), potem glajenje praktično nima učinka.
Če je $\sigma$ velik, odstranimo veliko šuma, hkrati pa izbrišemo veliko detajlov (veliko zamegljenje); pri velikih $\sigma$ je tudi velikost maske velika.

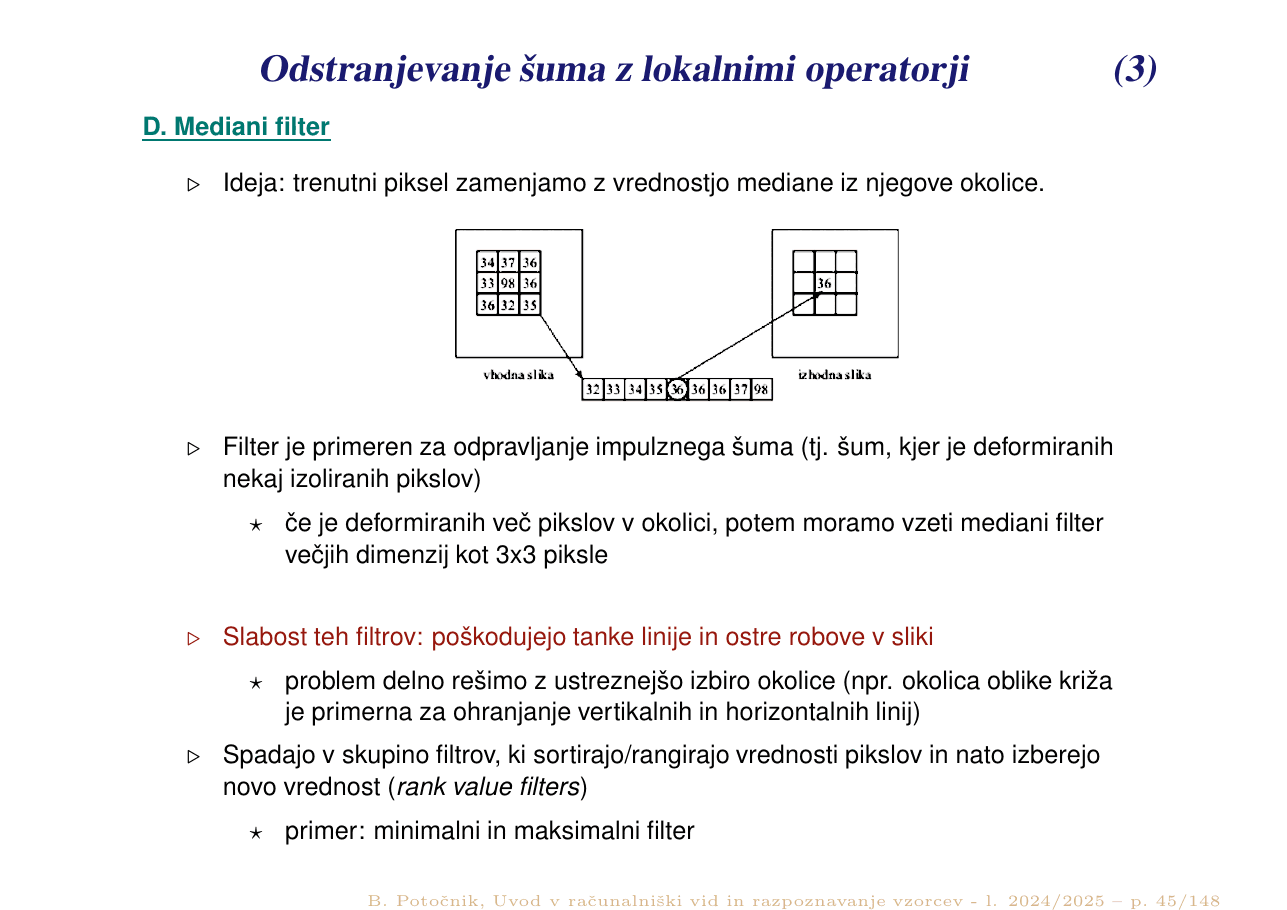

D. Mediani filter naloga 5

Ideja: trenutni piksel zamenjamo z vrednostjo mediane iz njegove okolice.

Filter je primeren za odpravljanje impulznega šuma (šum, kjer je deformiranih nekaj izoliranih pikslov). Če je deformiranih več pikslov v okolici, moramo vzeti mediani filter večjih dimenzij kot 3×3.
Slabost: poškodujejo tanke linije in ostre robove v sliki. Problem delno rešimo z ustreznejšo izbiro okolice (npr. okolica oblike križa je primerna za ohranjanje vertikalnih in horizontalnih linij).
Spadajo v skupino filtrov, ki sortirajo/rangirajo vrednosti pikslov in nato izberejo novo vrednost (rank value filters) — primer: minimalni in maksimalni filter.

💡 Zakaj je mediana boljša od povprečja pri impulznem šumu

En sam piksel z vrednostjo 255 sredi področja z vrednostmi okoli 30 pri povprečju premakne rezultat za ~25 sivin. Pri mediani pa ta piksel pristane na koncu urejenega niza in na srednjo vrednost sploh ne vpliva. Zato mediani filter impulzni šum odstrani, ne pa razmaže.

Originalne prosojnice (str. 43–46)

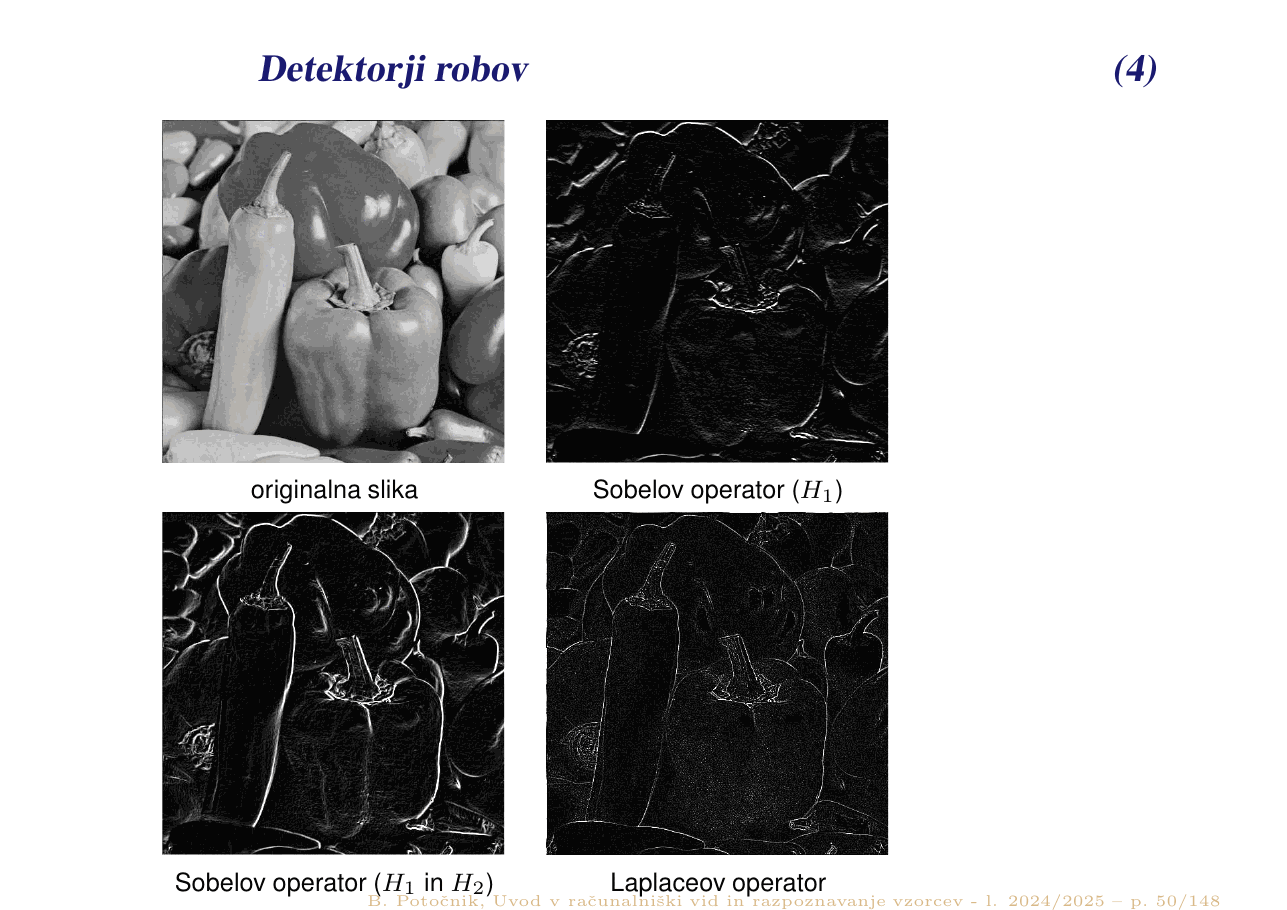

Detektorji robov ključno naloga 7

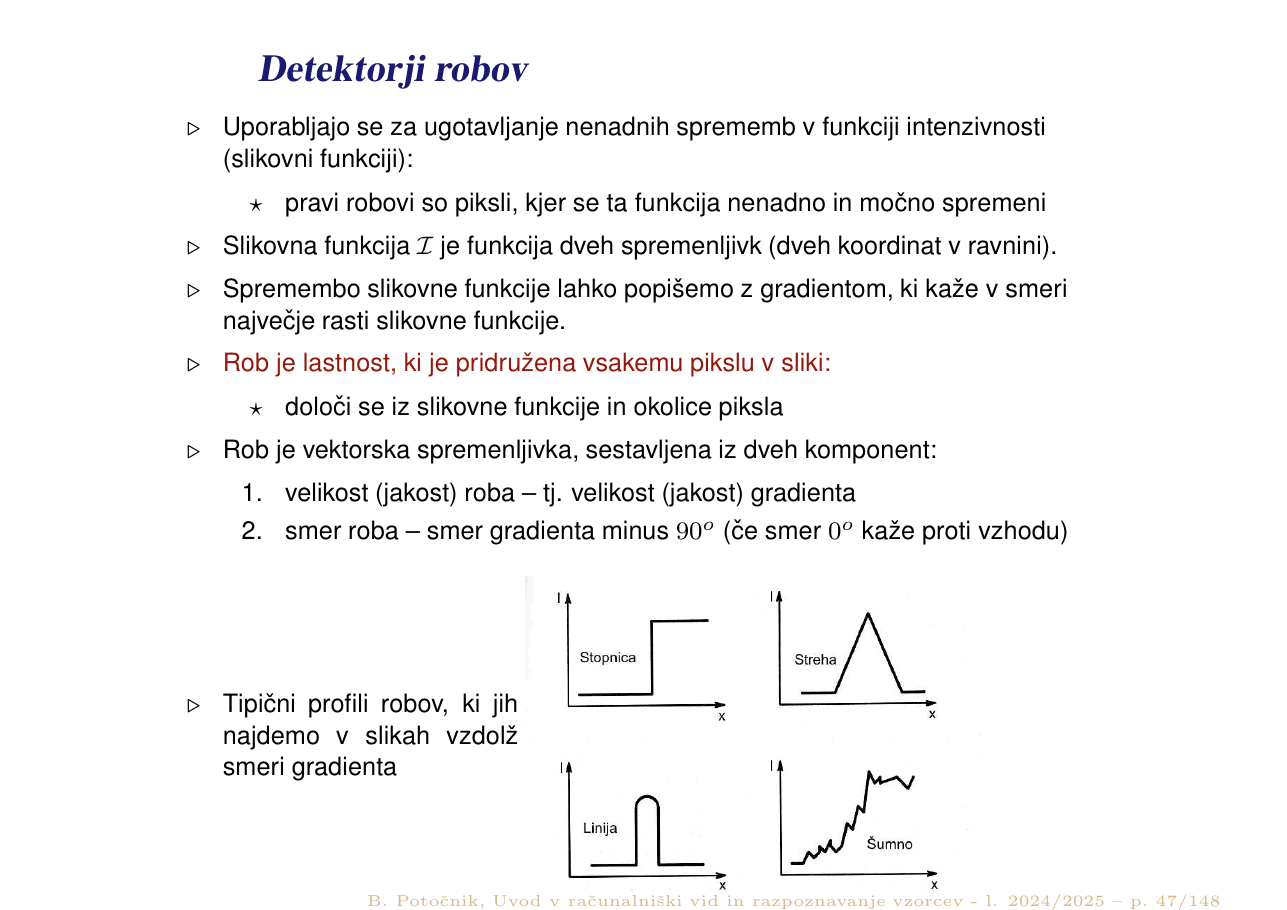

Uporabljajo se za ugotavljanje nenadnih sprememb v funkciji intenzivnosti — pravi robovi so piksli, kjer se ta funkcija nenadno in močno spremeni.

Slikovna funkcija $I$ je funkcija dveh spremenljivk (dveh koordinat v ravnini).
Spremembo slikovne funkcije popišemo z gradientom, ki kaže v smeri največje rasti slikovne funkcije.
Rob je lastnost, ki je pridružena vsakemu pikslu v sliki; določi se iz slikovne funkcije in okolice piksla.

Rob je vektorska spremenljivka, sestavljena iz dveh komponent:

velikost (jakost) roba — velikost gradienta;
smer roba — smer gradienta minus 90° (če smer 0° kaže proti vzhodu).

na listu

Velikost in smer gradienta (zvezno)

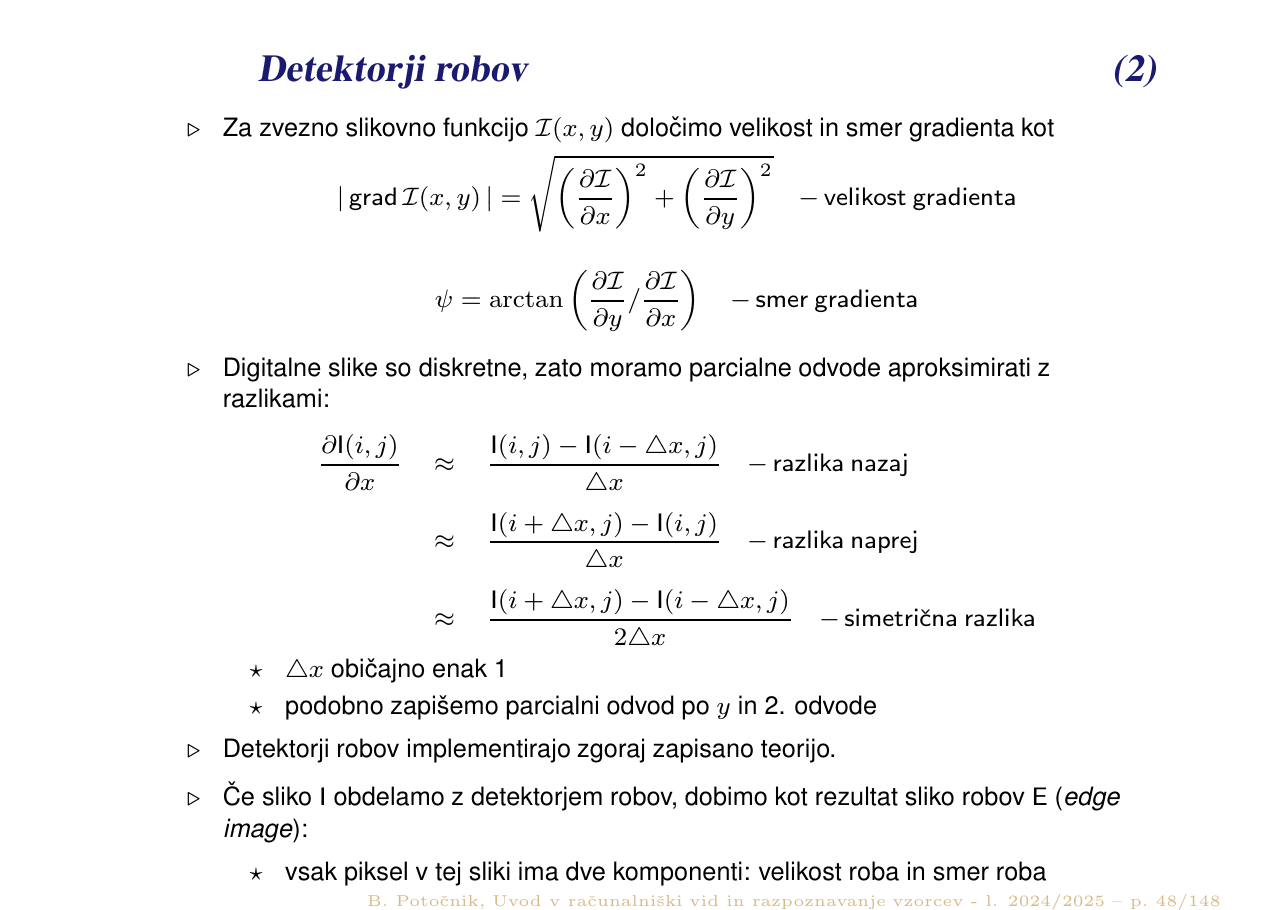

$$|\operatorname{grad} I(x,y)| = \sqrt{\left(\frac{\partial I}{\partial x}\right)^2 + \left(\frac{\partial I}{\partial y}\right)^2} \qquad \psi = \arctan\!\left(\frac{\partial I}{\partial y} \Big/ \frac{\partial I}{\partial x}\right)$$

Digitalne slike so diskretne, zato moramo parcialne odvode aproksimirati z razlikami:

na listu

Tri aproksimacije odvoda

$$\frac{\partial I(i,j)}{\partial x} \approx \frac{I(i,j) - I(i-\triangle x, j)}{\triangle x} \quad \text{— razlika nazaj}$$ $$\frac{\partial I(i,j)}{\partial x} \approx \frac{I(i+\triangle x, j) - I(i,j)}{\triangle x} \quad \text{— razlika naprej}$$ $$\frac{\partial I(i,j)}{\partial x} \approx \frac{I(i+\triangle x, j) - I(i-\triangle x, j)}{2\triangle x} \quad \text{— simetrična razlika}$$

$\triangle x$ je običajno enak 1; podobno zapišemo parcialni odvod po $y$ in 2. odvode.

Če sliko $I$ obdelamo z detektorjem robov, dobimo sliko robov $E$ (edge image): vsak piksel v tej sliki ima dve komponenti — velikost roba in smer roba.

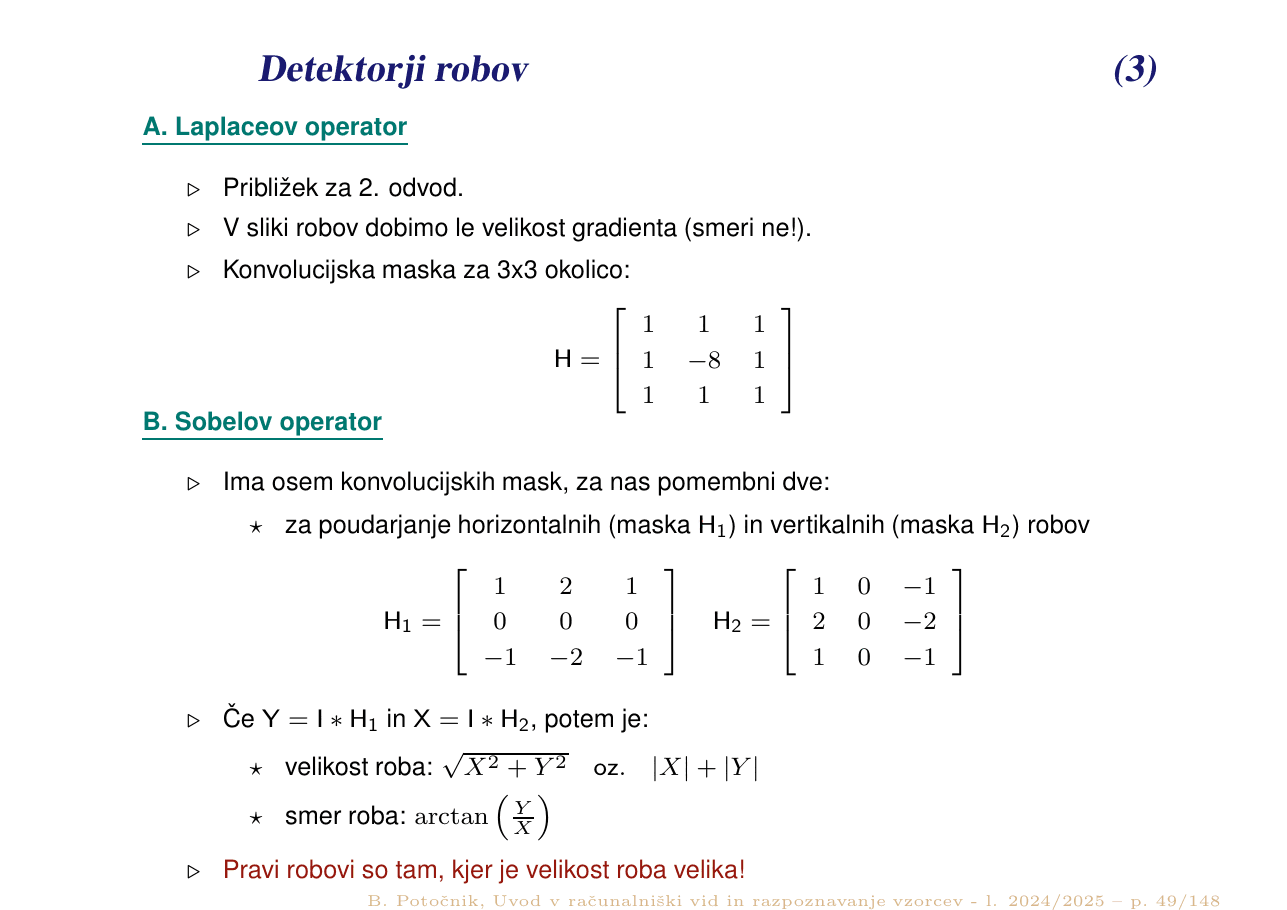

A. Laplaceov operator

Približek za 2. odvod.
V sliki robov dobimo le velikost gradienta (smeri ne!).

na listu

Laplaceova maska 3×3

$$H = \begin{bmatrix}1&1&1\\1&-8&1\\1&1&1\end{bmatrix}$$

B. Sobelov operator

Ima osem konvolucijskih mask, za nas sta pomembni dve: za poudarjanje horizontalnih (maska $H_1$) in vertikalnih (maska $H_2$) robov.

na listu

Sobelovi maski

$$H_1 = \begin{bmatrix}1&2&1\\0&0&0\\-1&-2&-1\end{bmatrix} \qquad H_2 = \begin{bmatrix}1&0&-1\\2&0&-2\\1&0&-1\end{bmatrix}$$

Če je $Y = I * H_1$ in $X = I * H_2$, potem je:

na listu

Velikost in smer roba

$$\text{velikost roba} = \sqrt{X^2 + Y^2} \quad \text{oz.} \quad |X| + |Y| \qquad\qquad \text{smer roba} = \arctan\!\left(\frac{Y}{X}\right)$$

Pravi robovi so tam, kjer je velikost roba velika!

⚠️ Eksaktna formula ali približek?

Naloga 7 izrecno pove »uporabimo eksaktno formulo«. To pomeni $\sqrt{X^2+Y^2}$, ne $|X|+|Y|$. Približek $|X|+|Y|$ da vedno večji rezultat — z njim bi piksel lahko napačno razglasil za pravi rob.

Originalne prosojnice (str. 47–50)

Preveri se

1Slika 5×4 ima 20 pikslov, histogram h = [2, 4, 3, 2, 3, 2, 3, 1]. V katero sivino se pri izenačitvi histograma preslika sivina 1, če je Q = 255?

Razlaga

Formula je $g' = \frac{Q}{MN}\sum_{i=0}^{g} h_i$ — vsota je kumulativna do vključno g = 1, torej $h_0 + h_1 = 2 + 4 = 6$.

$g' = \frac{255}{20} \cdot 6 = 12{,}75 \cdot 6 = 76{,}5 \to \mathbf{77}$. Odgovor a) je past za tiste, ki vzamejo samo $h_1$ namesto kumulative.

2Kaj je mediana okolice 3×3 z vrednostmi 1, 102, 46, 198, 66, 67, 208, 204, 37?

Razlaga

Urejeno: 1, 37, 46, 66, 67, 102, 198, 204, 208. Pri devetih vrednostih je mediana peta po vrsti = 67.

Odgovor b) je past: mediana ni vrednost sredinskega piksla, ampak srednja vrednost urejenega niza. Odgovor c) je past za povprečje (nizko sito).

3Sobelov operator da X = −366 in Y = 368. Je piksel »pravi« rob pri pragu > 500, če uporabimo eksaktno formulo?

Razlaga

$\sqrt{X^2 + Y^2} = \sqrt{133956 + 135424} = \sqrt{269380} \approx 519{,}0 > 500$ → je pravi rob.

Predznak $X$ pove le smer gradienta, na velikost ne vpliva, ker ga kvadriramo. Če bi uporabili približek $|X| + |Y| = 734$, bi bil odgovor prav tako »da« — a pri drugih številkah bi se odgovora razlikovala, zato naloga posebej pove, katero formulo uporabiti.
